حساس الالون اردوينو

- كيفية استشعار بعض الألوان وتمييزها باستخدام حساس الألوان واضاءة RGB LED وفقا للون المستشعر , وطباعة النتائج على الشاشة lcd.

- حساس الالون هو حساس يستطيع التمييز بين الالوان المختلفة فان هذا الحساس يستطيع ان يحول شده الالوان الى ترددات (frequencies) مختلفة تعبر عن شده و نوعية اللون *

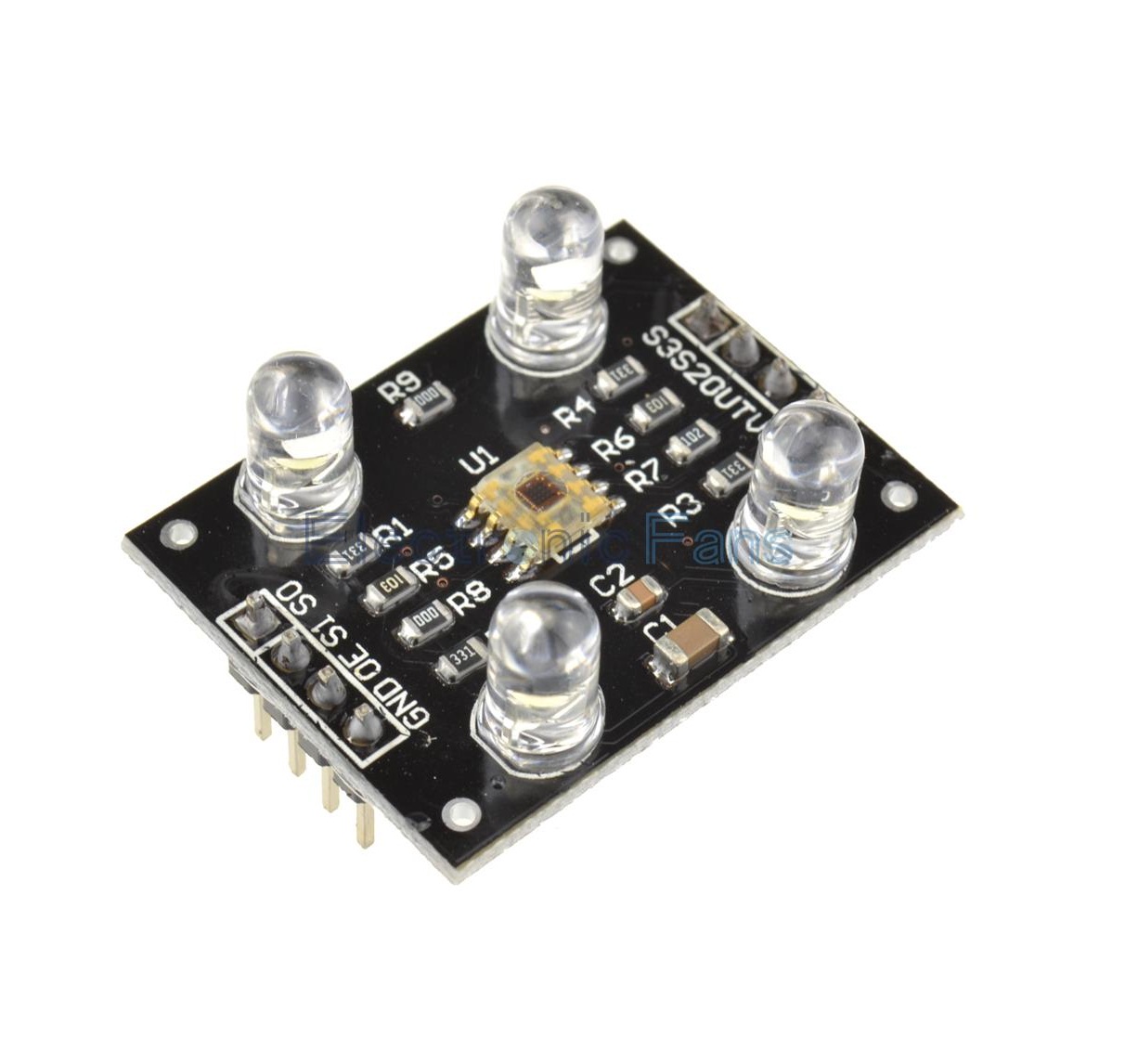

- لهذا الحساس ثمانية منافذ موضحة بالصورة :

Résultat de recherche d'images pour "arduino capteur couleur"

- شرح مختصر عن المنافذ :

* Vcc & GND : فهذه لمصدر التغذية
* S0,S1 : فهذه المنافذ لنتحكم ب دقه حساب الترددات المناسبة للالوان التي سنتحسسها
* S2,S3 : و ايضا لتحديد نوعية الالوان
* OE (output enable): للسماح باخد قيم التي ستنتج من الحساس ام لا
* OUT : مخرج لنأخذ منه قيم الترددات للون الذي سنتحسسه

القطع التي نحتاجها في هذه التجربة :

1. بطاقة اردوينو UNO
2. حساس ألالوان
3. ثلاثي الألوان RGB
4. ثلاث مقاومات 300 اوم
5. اسلاك توصيل
6. Bread board

- هذا الحساس يفتقر الى الدقه في الاستشعار ..... حيث انه مصمم لاستشعار 3 الوان و هم الاخضر , الازرق,الاحمر اما باقي الالوان لتحديدها , نحتاج لدارسة الترددات المنبعثة منها و تحديد طريقة استشعار مثل هذه الالوان.
المميز بهذا الحساس انه لا يحتاج الى الكثير من الطاقه لتشغيله (low power consumption)

- والان بعدما تعرفنا على منافذ الحساس و وصف موجز لطريقة عمله سنتعلم الان طريقة توصيل هذه القطعه .

التوصيل:

- بعد ان تعرفنا على طريقة توصيل الحساس , الان سنتعرف على البرنامج الذي سنستخدمه في تجربتنا

البرنامج :

/*
TCS230 Arduino Demo Code
light RGB LED depend on The detected color
Code written By : AIT-LASRI YOUNES

 ici electronique

*/
const int s0 = 8;
const int s1 = 9;
const int s2 = 11;
const int s3 = 12;
const int out = 10;

const int redPin=2;
const int greenPin=3;
const int bluePin=4;


int red = 0;
int green = 0;
int blue = 0;

void setup()
{
  pinMode(s0, OUTPUT);
  pinMode(s1, OUTPUT);
  pinMode(s2, OUTPUT);
  pinMode(s3, OUTPUT);
  pinMode(out, INPUT);

 pinMode(redPin,OUTPUT);
  pinMode(greenPin,OUTPUT);
  pinMode(bluePin,OUTPUT);

  Serial.begin(9600);
  digitalWrite(s0, HIGH);
  digitalWrite(s1, HIGH);
}

void RED(){
  digitalWrite(redPin,HIGH);
  digitalWrite(greenPin,LOW);
  digitalWrite(bluePin,LOW);
}


void GREEN(){
  digitalWrite(redPin,LOW);
  digitalWrite(greenPin,HIGH);
  digitalWrite(bluePin,LOW);
  }


void BLUE(){
  digitalWrite(redPin,LOW);
  digitalWrite(greenPin,LOW);
  digitalWrite(bluePin,HIGH);
}



void PINK(){
  digitalWrite(redPin,HIGH);
  digitalWrite(greenPin,LOW);
  digitalWrite(bluePin,HIGH);
}



void YELLOW(){
  digitalWrite(redPin,HIGH);
  digitalWrite(greenPin,HIGH);
  digitalWrite(bluePin,LOW);
}


void WHITE(){
   digitalWrite(redPin,HIGH);
  digitalWrite(greenPin,HIGH);
  digitalWrite(bluePin,HIGH);
}

void loop()
{
  color();
  Serial.print("RED :");
  Serial.print(red, DEC);
  Serial.print(" GREEN : ");
  Serial.print(green, DEC);
  Serial.print(" BLUE : ");
  Serial.print(blue, DEC);
  Serial.println();

  if (red < blue && red < green)
  {
   if (red > 20){
        Serial.println("BROWN"); }

       if (red < 20 && green >20 && blue > 20){
        RED();

   Serial.println("RED");
 }

   if( red <20 && green < 20){
     YELLOW();
      Serial.println("YELLOW");
    }
             if (red < 20 && green >20 && blue < 20){
               PINK();

      Serial.println("PINK");
    }



 }
  else if (blue < red && blue < green)
  {
    if (blue < 5)
      {WHITE();
        Serial.println("WHITE");
      }

    if (blue > 5 && blue < 50){
      BLUE();

   Serial.println("BLUE"); }
   if (blue > 50 )
   {   Serial.println("BLACK"); }

}


  else if (green < red && green < blue)
  {
    GREEN();
   Serial.println("GREEN");

  }
  Serial.println();

  delay(2000);
 }

    void color()
{
  digitalWrite(s2, LOW);
  digitalWrite(s3, LOW);

  red = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);
  digitalWrite(s3, HIGH);

  blue = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);
  digitalWrite(s2, HIGH);

  green = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);
}
